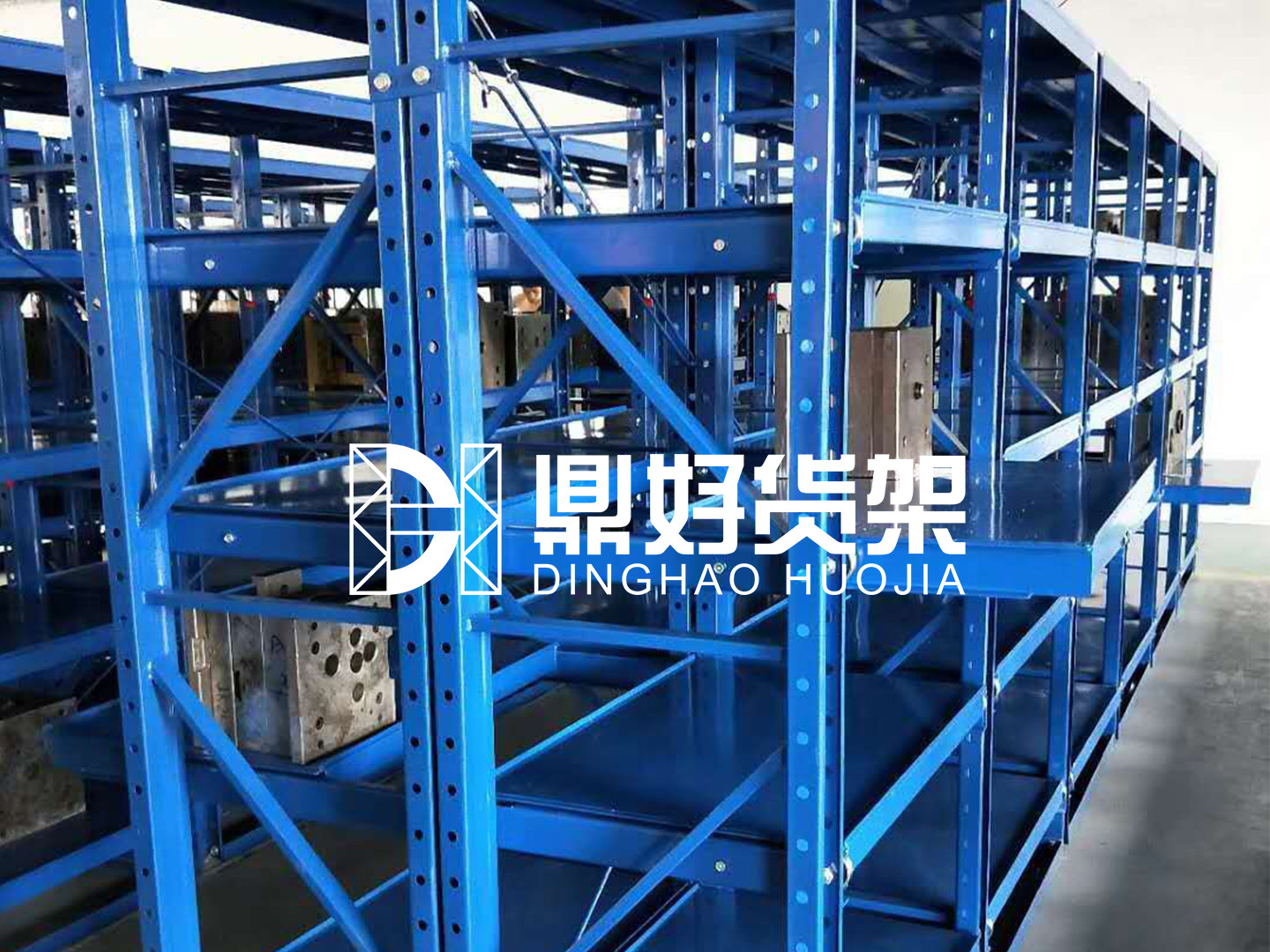

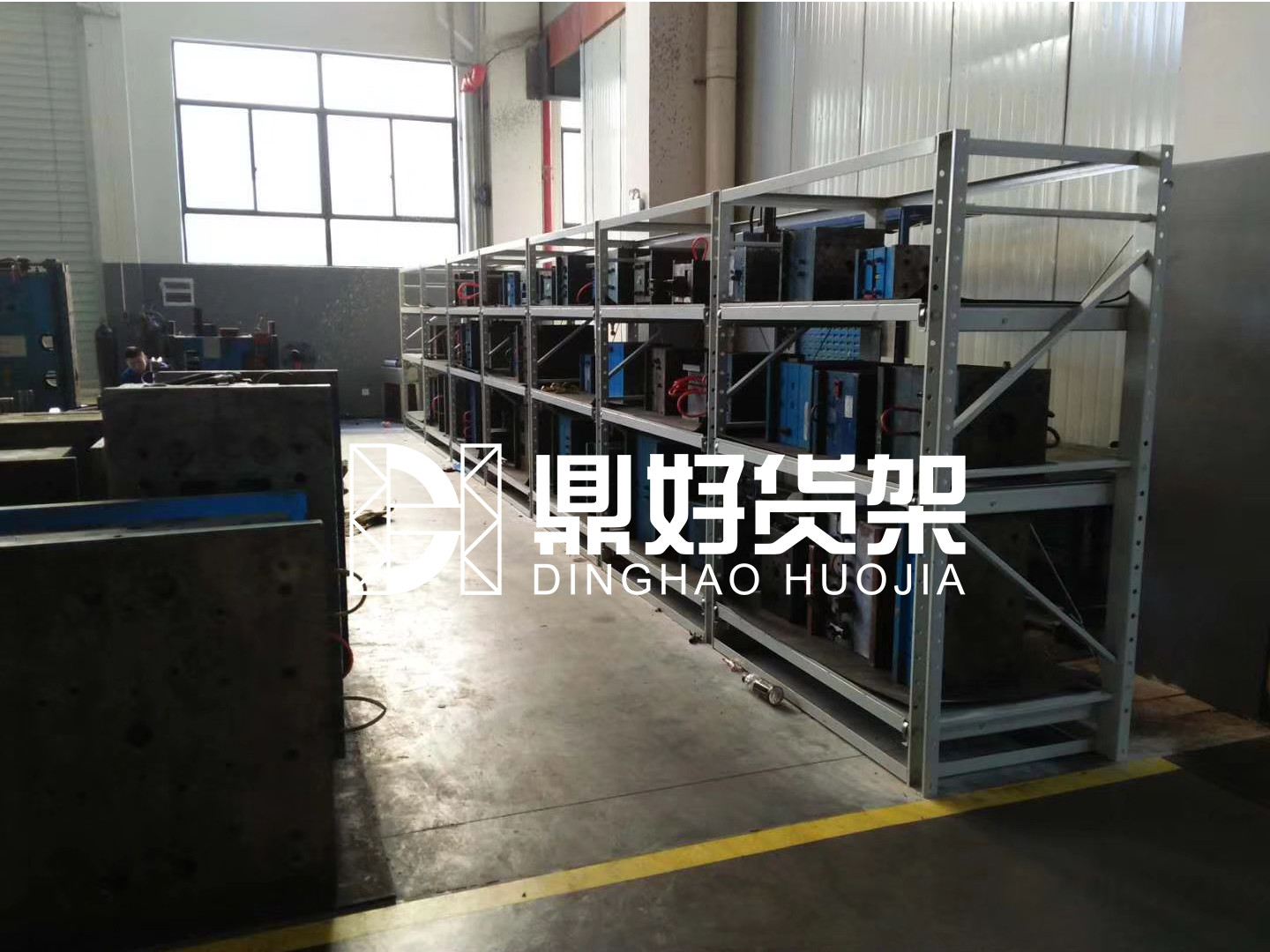

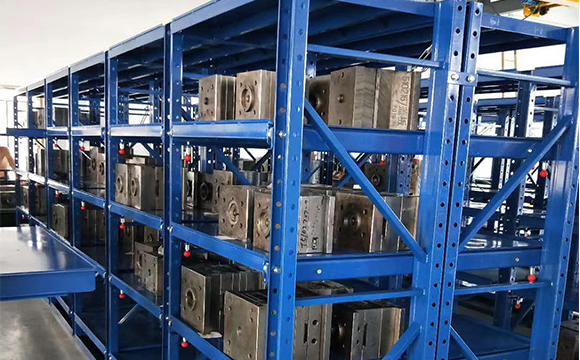

抽屜式貨架也稱模具貨架，適用于存放各種模具，由多種組合部件組裝而成，結構簡單，便于拆卸、運輸和組裝，抽屜式貨架占地少，承重大，操作簡便，可以配置手拉葫蘆、電動葫蘆或者迷你航車方便模具的吊起存取，抽屜抽出比例可以達到60%。

每條軌道由兩個軸承前后上下固定，可以在導軌內隨意滾動，阻力小，達到單手輕松拉出抽屜。另外配備了自鎖裝置，保證了抽屜就位后固定不動，而在活動范圍內不影響抽屜活動。模具架每層承載500-2000KG。廣泛應用于機械加工行業，是現代化工廠不可缺少的存儲用品。

A、原材料→沖孔→冷軋成型→定尺、平頭→焊接→校正→表面噴塑→包裝→成品

B、貨架表面處理工藝及顏色：

原材料黑坯處理工藝流程： 冷軋板前處理工藝（無銹狀態）:黑坯（除去表面臟物）→脫脂→水洗→表調→水洗→磷化→高壓水沖洗

C、冷軋板及冷軋型材前處理工藝:

（1）、冷軋板無油狀態：黑坯（除去表面臟物）→酸洗→水洗 →表調→水洗→磷化→高壓水沖洗

（2）、冷軋板有油狀態：黑坯（除去表面臟物）→酸洗→水洗 →脫脂→水洗→中和 →表調→磷化→高壓水沖洗

D、貨架焊接工藝：

（1）、執行GB/T19

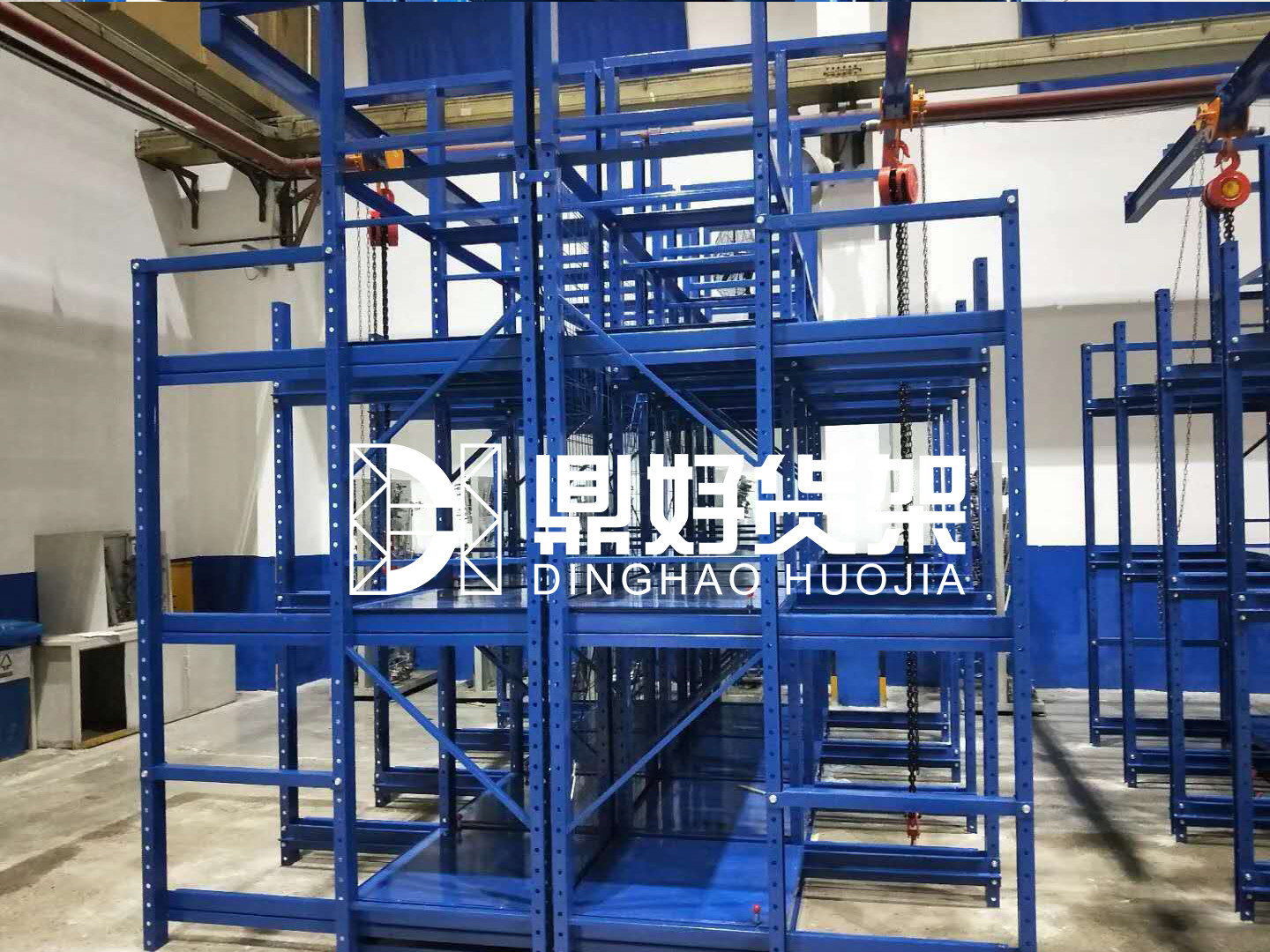

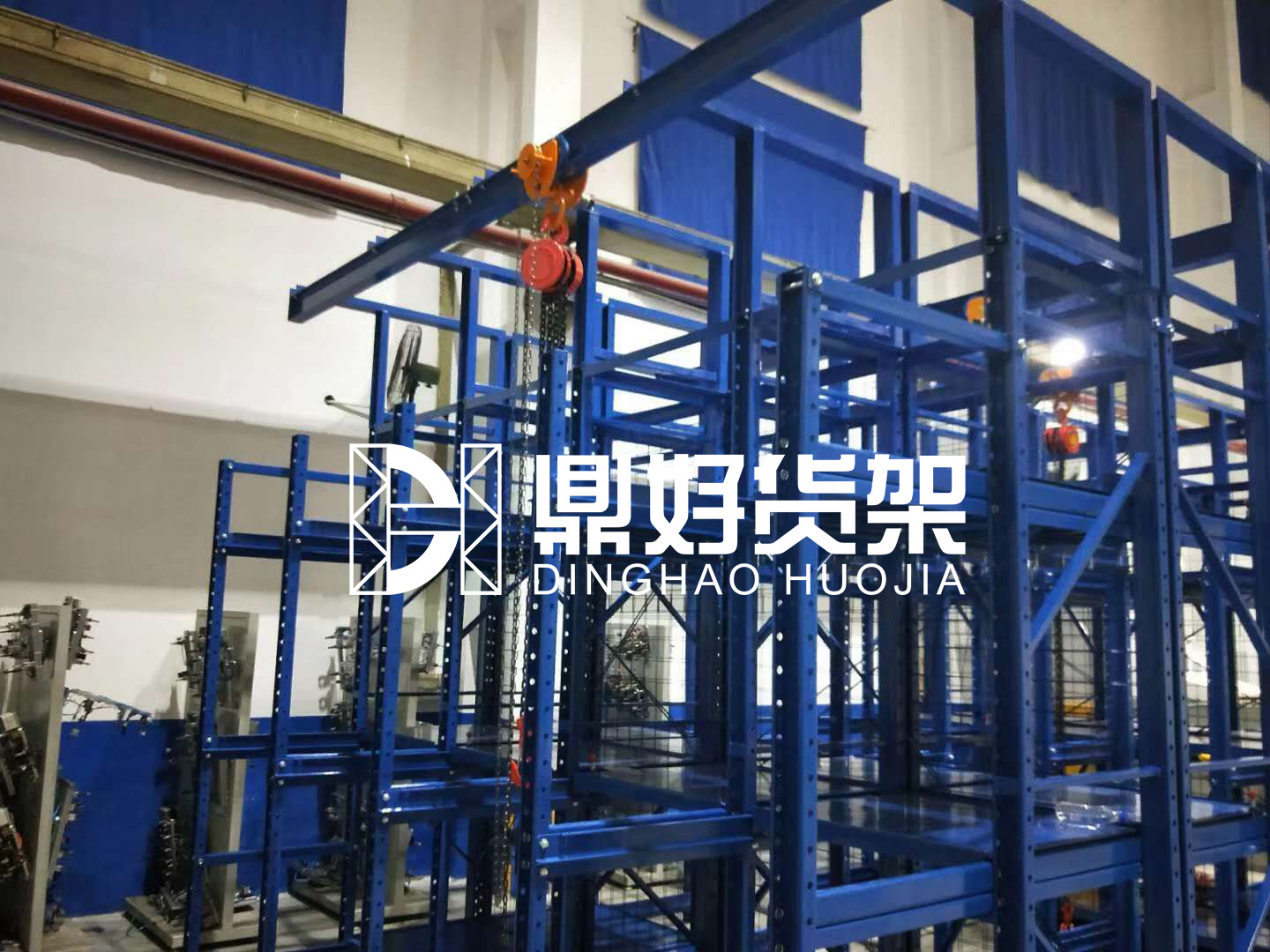

抽屜式模具貨架組合式結構，主要由立柱片、抽屜層板、導向槽、拉桿、定位稍等多個部件組成。頂部可配置移動天車，用于模具起吊；抽屜軸承組合，上下模具，抽屜板可抽出，操作簡單，吊模方便。立柱沖孔設計，工作過程中，如需調整層高，可上下按50mm進行調節，滿足不同大小模具存放需求。抽屜式貨架整體采用拼裝結構，運輸方便，組裝簡單、快捷。

抽屜式模具貨架特點：
1、組合裝配，主要由柱片、導向槽、抽屜層、拉桿、定位銷等，采用螺栓連接，結構穩定，安全可靠，一般成排使用。
2、抽屜盤主要由滑軌、抽屜盤組成。抽屜盤由矩管加折彎件焊接而成的框架和鋼板組成。每條滑軌由兩個軸承前后上下固定，可以在導向槽內隨意滾動，阻力小，可以輕松拉出抽屜。
3、模具貨架的抽屜盤出于安全考慮，設計了定位銷和限位銷，以保證抽屜盤在抽出時保證安全。
4、輕型模具貨架層載在200～800kg/層。重型抽屜式貨架層載在：800～1500kg/層。
5、模具貨架占地少、層重大、分類詳細、操作簡單。
6、模具貨架還可以在貨位式貨架的橫梁上做抽屜盤，成本跟節約，結構更穩固。
